Máy quét mã vạch 2D có độ ổn định cao Kích thước siêu nhỏ cho Payme di động

Thông tin cơ bản
Nguồn gốc: Trung Quốc
Hàng hiệu: Prova
Chứng nhận: Null
Số mô hình: BM300
Số lượng đặt hàng tối thiểu: 1 chiếc (chấp nhận được mẫu)
Giá bán: by enquiry
chi tiết đóng gói: Bằng hộp nhỏ và thùng carton
Thời gian giao hàng: 1-7 ngày đối với mẫu, 2-4 tuần đối với số lượng lớn
Điều khoản thanh toán: T / T, Western Union, Paypal
Khả năng cung cấp: 10000 chiếc / tháng
Thông tin chi tiết
Tên sản phẩm: Mô-đun quét mã vạch 1D & 2D Các loại giao diện:: USB, UART RS232, UART TTL, RS-485
Kích thước: 29,8MM x 14,8MM x 3MM (Độ dày) Nguồn cấp: 3.0V ~ 3.6V, điện áp hoạt động điển hình 3.3V
Điểm nổi bật:

máy quét mã hai chiều

,

máy quét mã vạch 1d 2d


Mô tả sản phẩm

Tên sản phẩm: Máy quét mã vạch 1D & 2D, Mô-đun quét mã vạch cho đầu đọc mã vạch - BM300

Giới thiệu:

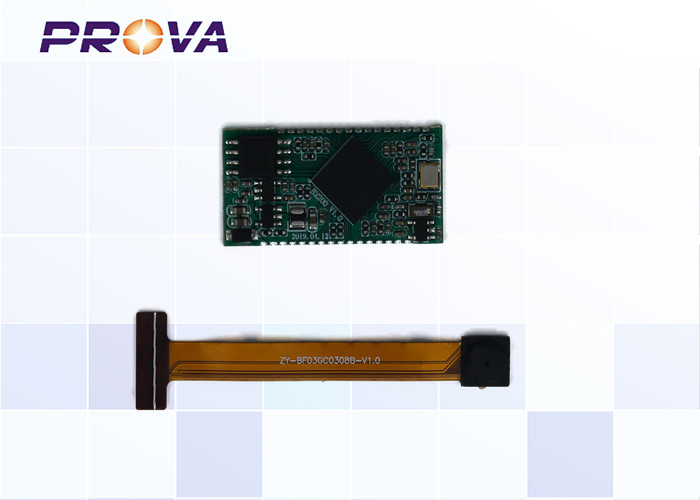

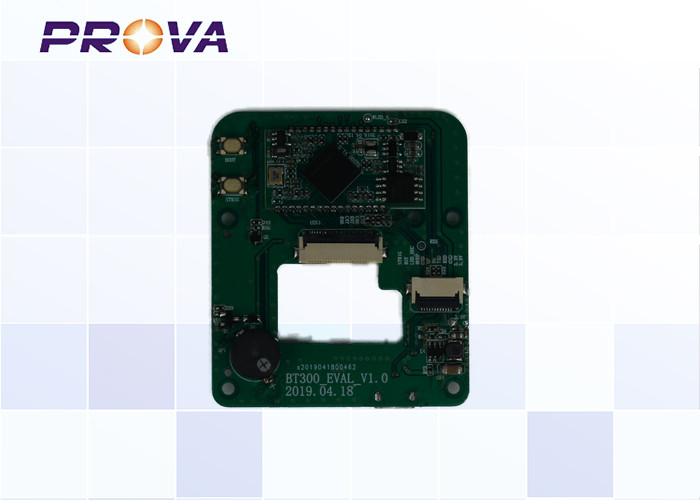

BM300 là mô-đun quét mã hai chiều tự thiết kế, tích hợp cao, độ ổn định cao.

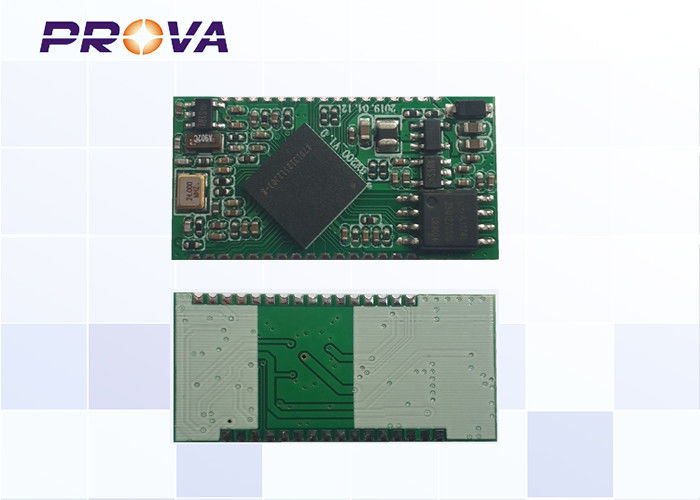

BM300 áp dụng thiết kế vá lỗ tem, tổng cộng 32 chân, gói SOP, kích thước siêu nhỏ 29,8MM * 14,8MM * 3MM, có thể được nhúng vào kiểm soát truy cập, thiết bị tự phục vụ, hộp mã quét, v.v. cho khối lượng sản phẩm nhạy cảm Mỹ phẩm.

Tài liệu này xác định giao diện phần cứng, đặc tính điện, kích thước cơ học và các yêu cầu sản xuất của mô-đun BM300.Thông qua tài liệu này, khách hàng có thể nhanh chóng ứng dụng module BM300 vào các loại sản phẩm quét mã.



Hiệu suất chính:





Nguồn cung cấp: VCC_IN dải điện áp cung cấp 3.0V ~ 3.6V, điện áp hoạt động điển hình 3.3V.

Tiết kiệm điện: dòng điện 33mA ở chế độ chờ.

Nhiệt độ: nhiệt độ hoạt động bình thường -20 ℃ ~ 70 ℃, nhiệt độ lưu trữ -40 ℃ ~ 80 ℃.

Cổng nối tiếp: Giao diện truyền thông nối tiếp, tín hiệu mức TTL, có thể hỗ trợ tốc độ 1200 bps đến 115200 bps, cấu hình mặc định là 115200bps, 8 bit dữ liệu, không kiểm tra, 1 bit dừng.

Cổng USB: USB HID-KBW, dựa trên thiết bị mô phỏng bàn phím USB, có thể được kết nối trực tiếp với PC như một thiết bị plug-and-play.Không cần cài đặt trình điều khiển.

Kích thước: 29,8mm (Chiều dài) * 14,8mm (Chiều rộng) * 3mm (Độ dày)

Máy quét mã vạch 2D có độ ổn định cao Kích thước siêu nhỏ cho Payme di động 0Máy quét mã vạch 2D có độ ổn định cao Kích thước siêu nhỏ cho Payme di động 1Máy quét mã vạch 2D có độ ổn định cao Kích thước siêu nhỏ cho Payme di động 2





Sơ đồ khối chức năng:





Hình sau là sơ đồ khối chức năng minh họa các chức năng chính:

Máy quét mã vạch 2D có độ ổn định cao Kích thước siêu nhỏ cho Payme di động 3







Ghim mô tả:



Máy quét mã vạch 2D có độ ổn định cao Kích thước siêu nhỏ cho Payme di động 4







GHIM# dấu hiệu I / O Sự miêu tả
1 VCC_IN - Nguồn điện 3.3V đầu vào 3.0V ~ 3.6V, nguồn điện phải cung cấp dòng điện 1A trở lên
2 GND - Tiếp đất
3 GND - Tiếp đất
4 LED_DEC_G O Giải mã tín hiệu điều khiển đèn báo xanh đầu ra;đầu ra mạch điều khiển chỉ báo mức cao / thấp, đầu ra đèn báo cao
5 LED_DEC_B O Ghim dành riêng cho điều khiển ánh sáng xanh
6 Buzz O Đầu ra tín hiệu điều khiển Buzzer;tín hiệu PWM đầu ra điều khiển mạch điều khiển bộ rung, khi tín hiệu PWM được xuất ra, bộ rung phát ra âm thanh “be be”
7 BOOT_SEL0 tôi Chế độ làm việc của chip chính chuyển chân sang hoạt động bình thường khi ở mức cao và chuyển sang chế độ nâng cấp khi ở mức thấp và được dành riêng cho nâng cấp trực tuyến
số 8 UART_RX0 I / O Tiếp nhận dữ liệu UART
9 UART_TX0 I / O Truyền dữ liệu UART
10 LED_ILM O Điền vào đầu ra tín hiệu điều khiển ánh sáng;đầu ra mạch điều khiển lấp đầy điều khiển mức cao / thấp, đầu ra đèn lấp đầy cao được bật
11 nTrig tôi Kích hoạt tín hiệu đầu vào phím, giữ mức thấp trong hơn 10ms để kích hoạt đọc
12 Cài lại tôi Đặt lại đầu vào tín hiệu, hoạt động ở mức thấp, giữ ở mức thấp hơn 1ms để đặt lại thiết bị
13 USB_DM I / O Giao tiếp USB D- tín hiệu dữ liệu
GHIM# dấu hiệu I / O Sự miêu tả
14 USB_DP I / O Tín hiệu dữ liệu D + giao tiếp USB
15 GND - Nguồn điện
16 OUT_2V8 - Đầu ra nguồn cung cấp cho camera 2.8V, dòng ra tối đa 100mA
17 PCLK tôi Đầu vào tín hiệu đồng hồ video
18 MCLK O Đầu ra tín hiệu đồng hồ
19 GND - Tiếp đất
20 DI_HS tôi Đầu vào tín hiệu đường truyền video
21 DI_VS tôi Đầu vào tín hiệu trường video
22 DI_D7 tôi Đầu vào tín hiệu dữ liệu video 7
23 DI_D6 tôi Đầu vào tín hiệu dữ liệu video 6
24 DI_D4 tôi Đầu vào tín hiệu dữ liệu video 4
25 DI_D0 tôi Đầu vào tín hiệu dữ liệu video 0
26 DI_D5 tôi Đầu vào tín hiệu dữ liệu video 5
27 DI_D2 tôi Đầu vào tín hiệu trường video 2
28 DI_D1 tôi Đầu vào tín hiệu đồng hồ video 1
29 DI_D3 tôi Đầu vào tín hiệu đường dây video 3
30 DI_PWD O Camera CMOS điều khiển chế độ ngủ chip, 0: chế độ hoạt động bình thường, 1: chế độ ngủ
31 SCL I / O I2C_SCL
32 SDA I / O I2C_SDA



Bảo vệ tĩnh điện (ESD):



Chú ý đến các biện pháp chống tĩnh điện trong quá trình thiết kế và sử dụng BM300.

Chú ý đến các biện pháp như đeo dây đeo cổ tay chống tĩnh điện và tiếp đất khu vực làm việc.
